Kubernetes-网络原理(5) - ClusterIP

发表于 更新于 分类于 ， 阅读次数：

我们看完的了简单的网络通讯，在Kubernetes中还有一个很重要的ClusterIP的概念。如下图所示，这个是K8s实现服务负载均衡的核心基础。

部署环境

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
apiVersion: apps/v1
kind: Deployment
metadata:
name: hello-world-server
labels:
app: hello-world-server
spec:
replicas: 3
selector:
matchLabels:
app: hello-world-server
template:
metadata:
labels:
app: hello-world-server
spec:
containers: - name: hello-world-server
image: python:2.7
imagePullPolicy: Always
command: ["/bin/bash"]
args: ["-c", "echo \"<p>Hi from $(hostname)</p>\" > index.html; python -m SimpleHTTPServer 8080"]
ports: - name: http
containerPort: 8080 - name: curl-client
image: yannxia/ubuntu-with-tcpdump
imagePullPolicy: Always
command: ["/bin/sh"]
args: ["-c", "while true; do sleep 10; done;"]
1
2
3
4
5
6
7
8
9
10
11
12
13
kind: Service
apiVersion: v1
metadata:
name: hello-world-service
spec:
selector:
app: hello-world-server
ports:

- protocol: TCP
  port: 80
  targetPort: 8080

敲个小命令

1
2
$ kubectl apply -f hello-world-server-deployment.yaml
$ kubectl apply -f hello-world-server-service.yaml

检查下环境

1
2
3
4
5
6
7
8
9
10
11
12
$ kubectl get pods -o wide
NAME                                  READY   STATUS    RESTARTS   AGE   IP            NODE           NOMINATED NODE   READINESS GATES
c2c-network-demo                      2/2     Running   0          18h   192.168.1.2   k8s-worker-1   <none>           <none>
c2c-network-demo-w2                   2/2     Running   0          22h   192.168.2.3   k8s-worker-2   <none>           <none>
hello-world-server-6469546c67-bbtjp   2/2     Running   0          71s   192.168.2.4   k8s-worker-2   <none>           <none>
hello-world-server-6469546c67-d6j9n   2/2     Running   0          71s   192.168.1.3   k8s-worker-1   <none>           <none>
hello-world-server-6469546c67-fbsvv   2/2     Running   0          72s   192.168.1.4   k8s-worker-1   <none>           <none>

$ kubectl get services -o wide
NAME                  TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE   SELECTOR
hello-world-service   ClusterIP   10.100.3.59   <none>        80/TCP    16s   app=hello-world-server
kubernetes            ClusterIP   10.96.0.1     <none>        443/TCP   24h   <none>

此时我们有了一个 CLUSTER-IP:10.100.3.59

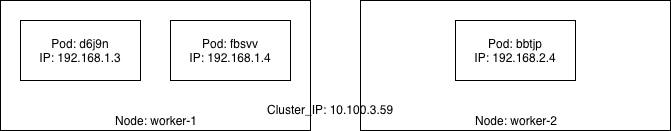

cluster ip

探索

在我们的服务器上执行 curl

1
2
3
4
5
6
7
8
9
10
➜  ~ curl 10.100.3.59
<p>Hi from hello-world-server-6469546c67-bbtjp</p>
➜  ~ curl 10.100.3.59
<p>Hi from hello-world-server-6469546c67-d6j9n</p>
➜  ~ curl 10.100.3.59
<p>Hi from hello-world-server-6469546c67-bbtjp</p>
➜  ~ curl 10.100.3.59
<p>Hi from hello-world-server-6469546c67-d6j9n</p>
➜  ~ curl 10.100.3.59
<p>Hi from hello-world-server-6469546c67-fbsvv</p>

我们发现我们的请求会均衡的转发到不同的Pod上去了，显然也达成了一个load balance的功能。
在我们的 worker-2 的节点上，我们检查我们的路由表:

1
2
3
4
5
6
7
8
9
10
11
12
➜  ~ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.12.0.1       0.0.0.0         UG    0      0        0 ens192
10.12.0.0       0.0.0.0         255.255.0.0     U     0      0        0 ens192
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0
192.168.0.0     10.12.22.150    255.255.255.0   UG    0      0        0 ens192
192.168.1.0     0.0.0.0         255.255.255.0   U     0      0        0 *
192.168.1.2     0.0.0.0         255.255.255.255 UH    0      0        0 calid9d486e54a8
192.168.1.3     0.0.0.0         255.255.255.255 UH    0      0        0 cali11d6478e38f
192.168.1.4     0.0.0.0         255.255.255.255 UH    0      0        0 calief5eb3245cc
192.168.2.0     10.12.22.152    255.255.255.0   UG    0      0        0 ens192

没有任意匹配的路由表（除了 0.0.0.0）。

ClusterIP 模式

按照官网的说明，ClusterIP 有三种工作模式

  • userspace(since v1.0)
  • iptables (since v1.1)
  • ipvs (since v1.9)
1
➜  ~ iptables -L | grep 10.100.3.59

我们可以从 kube-proxy 的启动日志中发现：

1
2
3
4
W0321 06:39:55.760705       1 server_others.go:295] Flag proxy-mode="" unknown, assuming iptables proxy
I0321 06:39:55.778302       1 server_others.go:148] Using iptables Proxier.
I0321 06:39:55.778589       1 server_others.go:178] Tearing down inactive rules.
I0321 06:39:56.188482       1 server.go:483] Version: v1.13.4

如果没有特意的指定，我们所使用的还是iptables 的方式

Debug Iptable

我们从本机访问出去的连接会经历 POSTROUTING 和 OUTPUT 这两个Chain，我们给OUTPUT 增加一个 DEBUG 的 Rule

1
iptables  -A OUTPUT -t raw -p tcp --destination 10.100.3.59 -j TRACE

从 /var/log/kern.log 中我们看到

  1. 我们再去查询下 iptables 查询 ➌ 处的

    1
    2
    3
    4
    5
    ➜  ~ iptables -L KUBE-SEP-M7XDXP4L3HZCSYD6 -t nat --line-number
    Chain KUBE-SEP-M7XDXP4L3HZCSYD6 (1 references)
    num  target     prot opt source               destination
    1    KUBE-MARK-MASQ  all  --  192.168.2.4          anywhere
    2    DNAT       tcp  --  anywhere             anywhere             tcp to:192.168.2.4:8080

    在这里，我们使用了使用第二条的 DNAT 方式将数据包转换了 IP目标地址

  2. 我们沿着记录往上追溯，查询 ➋ 处

    1
    2
    3
    4
    5
    6
    7
    8
    9
     ➜  ~ iptables -t nat -L KUBE-SVC-5MRENC7Q6ZQR6GKR
    Chain KUBE-SVC-5MRENC7Q6ZQR6GKR (1 references)
    target     prot opt source               destination
    # 192.168.1.3
    KUBE-SEP-PG5HHQCRLP6OHBWJ  all  --  anywhere             anywhere             statistic mode random probability 0.33332999982
    # 192.168.1.4
    KUBE-SEP-Z7HABNZOJAQBPZC7  all  --  anywhere             anywhere             statistic mode random probability 0.50000000000
    # 192.168.2.4
    KUBE-SEP-M7XDXP4L3HZCSYD6  all  --  anywhere             anywhere

    我们发现了我们是这里直接将数据进行随机的选择，（为什么不是均等的：黑脸问号），我们现在得到 Kubernats 针对 ClusterIP 的处理方式如下

all-in-one

cluster ip: all in one
